Die Münchner Stadtentwässerung (MSE) setzt auf ein dezentrales und naturnahes Regenwassermanagement mit dem Ziel, das Kanalnetz nachhaltig zu entlasten und gleichzeitig das Stadtklima zu verbessern. Niederschlagswasser soll dabei möglichst direkt vor Ort versickern, gespeichert oder genutzt werden, anstatt in die Kanalisation abgeleitet zu werden.
Unsere Versickerungssysteme sind optimal auf diese Anforderungen abgestimmt und umfassen unter anderem Absetzschächte sowie Versickerungsschächte. Sie ermöglichen eine kontrollierte und effiziente Behandlung und Versickerung von Regenwasser und unterstützen damit eine umweltgerechte Wasserbewirtschaftung im Sinne der MSE-Vorgaben. Durch ihre robuste Bauweise und flexible Einsatzmöglichkeiten eignen sie sich sowohl für den privaten als auch für den kommunalen Bereich.
So leisten unsere Systeme einen wichtigen Beitrag zu einer nachhaltigen Stadtentwicklung und zum Schutz natürlicher Wasserressourcen.

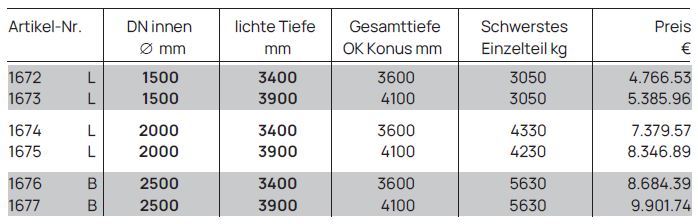

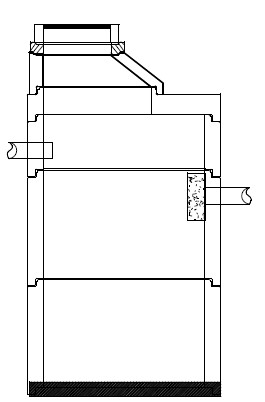

Absetzschacht für MSE
Absetzschacht für Münchner Stadtentwässerung gemäß Regelzeichnung Nr. 5-12469-RZ-F. Ausführung nach DIN 4034/1 und EN 1917 Typ 2, ohne Steighilfe.
Der Schacht dient der Vorreinigung von Niederschlagswasser. Grob- und Sinkstoffe (z. B. Sand, Laub, Schlamm) setzen sich am Boden ab, bevor das vorgereinigte Wasser über einen Überlauf in den Versickerungsschacht geleitet wird.
Bestandteile (z. B.):
• 1 Boden-Schachtring SR-M, 1000 mm hoch,
• 2 Schachtringe SR-M, glatt, 1000 mm hoch,
• 1 Übergangsplatte UEP-M-S, exzentrisch, Öffnung 1000 mm
• 1 Schachthals SH-M, 300 mm hoch, Münchner Modell
• 4 Gleitringdichtungen mit Lastausgleich.
Geeignet zur vorgeschalteten Reinigung vor Versickerungsanlagen gemäß MSE.
Verschiedene Zulauf- und Ablaufdurchmesser sind auf Anfrage möglich. Die Öffnungen und Anschlüsse sind bitte bauseits nach Bedarf zu erstellen.

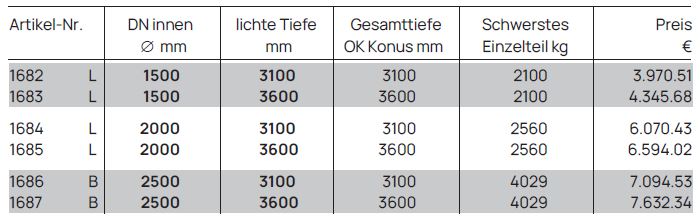

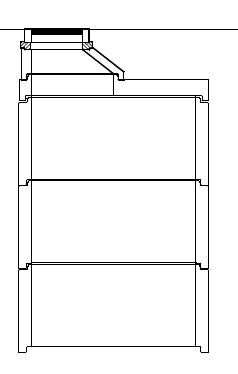

Versickerungsschacht für MSE
Versickerungsschacht der Münchner Stadtentwässerung analog DWA-A 138 und Regelzeichnung Nr. 5-12469-RZ-F. Ausführung nach DIN 4034/1 EN 1917 Typ 2, ohne Steighilfe.
Der Schacht dient der kurzzeitigen Speicherung von Niederschlagswasser und der anschließenden Versickerung über eine wasserdurchlässige Schicht und den umliegenden Kieskörper in den Untergrund.
Bestandteile (z. B.):
• 2 Schachtringe SR-M, glatt, 1000 mm hoch,
• 1 Schachtring SR-M, glatt, 500 mm hoch,
• 1 Übergangsplatte UEP-M-S, exzentrisch, Öffnung 1000 mm
• 1 Schachthals SH-M, 300 mm hoch, Münchner Modell
• 4 Gleitringdichtungen mit Lastausgleich
Geeignet für die dezentrale Niederschlagswasserbewirtschaftung gemäß den Vorgaben der MSE.
Verschiedene Zulauf- und Ablaufdurchmesser sind auf Anfrage möglich. Die Öffnungen und Anschlüsse sind bitte bauseits nach Bedarf zu erstellen.
